ЗНС-Т-14,0-14,4П/90

ЗНС-Т-14,0-14,4П/90
ЗНС-Т-14,0-14,4П/90
Цена по запросу
Предназначен для анкерного крепления оптических кабелей связи, встроенных в грозозащитный трос (ОКГТ), и грозозащитного троса (ГТ, ГТК) на опорах линий связи и электропередачи напряжением до 35 кВ и выше, линий связи городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений.
Артикул: 10100045

Задать вопрос о товаре

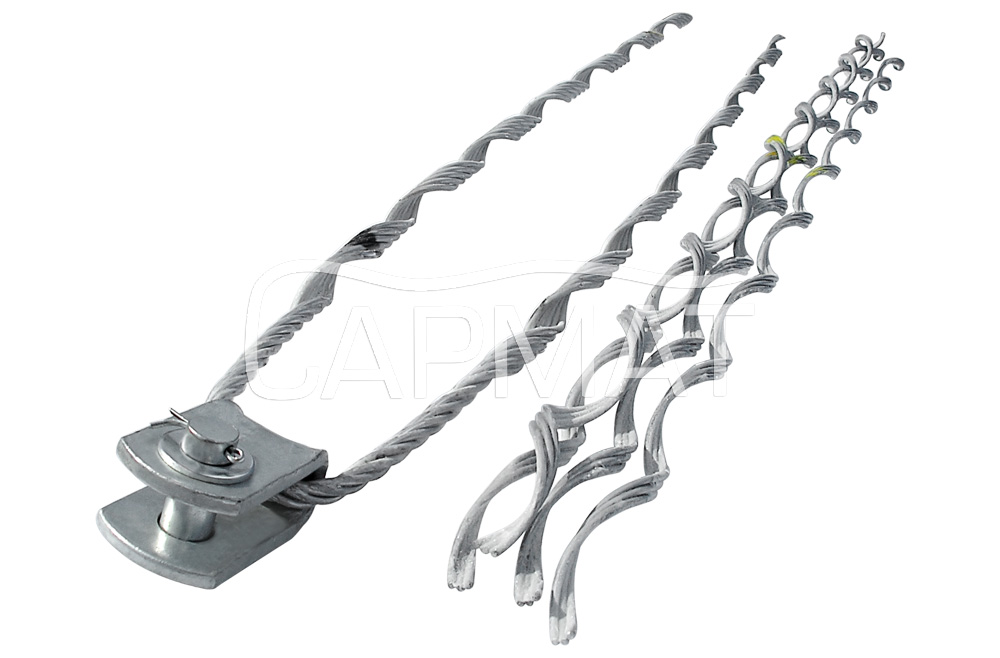

Натяжной зажим для ОКГТ (OPGW) с прочностью заделки до 70 кН и коушем К-70

Комплектация

  • Спиральный зажим выполнен в виде буквы «U» из стальной проволоки, плакированной алюминием, внутренняя часть спирального зажима покрыта абразивным составом;
  • Протектор состоит из спиральных прядей, выполненных из стальной проволоки, плакированной алюминием, и склеенных по 3 и (или) 4 проволоки;
  • Коуш с шайбой, пальцем и шплинтом выполнены из оцинкованной стали.

Коуши для натяжных спиральных зажимов ЗНС-Т-dП/f

Марка коуша Разрушающая нагрузка, кН Размеры, мм
А B C D
К-70 70 90 58 17 16
К-120 120 100 60 23 22
К-160 160 110 60 26 25
К-210 210 130 65 29 28

  • Наименование:
    Значение:
  • Мин. диаметр кабеля, мм:
    14.0
  • Макс. диаметр кабеля, мм:
    14.4
  • Вес, кг:
    4.72
  • Коуш:
    К-120
  • Прочность заделки зажима, кН:
    90
  • Длина протектора, мм:
    2500
  • Длина зажима, мм:
    1300
  • Аналог:
    НСО-Dmin/DmaxП-21(<90)

  1. Вид зажима:
    • ЗНС (CTS) – зажим натяжной спиральный,
    • ЗПС (CSS) – зажим поддерживающий спиральный,
    • ПЗС (PPS) – протектор защитный спиральный;
  2. Тип зажима:
    • T (W) – для монтажа на ОКГТ, ГТ или ГТК,
    • 2Т (2Д) - зажим с двумя силовыми прядями,
    • Д (D) – для монтажа на ОКСН,
    • Дпт – для монтажа на ОКСН с трекингостойкой оболочкой,
    • М (M) - для монтажа на ОКГТ, ГТ, ГТК или ОКСН, модифицированный,
    • Мпт - для монтажа на ОКСН с трекингостойкой оболочкой модифицированный;
  3. Диаметр кабеля, для которого предназначен зажим, мм;
    • П - протектор,
    • П2 - двойной протектор;
  4. Прочность заделки в зажиме (кН) / модификация протектора.
